RAV KPH45SLIKM | 4,5 t | 4x lange Tragarme 700–1500 mm
5.799,00 €
Auf Lager. Lieferzeit 2 – 4 Werktage.
Produktinformationen "RAV KPH45SLIKM | 4,5 t | 4x lange Tragarme 700–1500 mm"

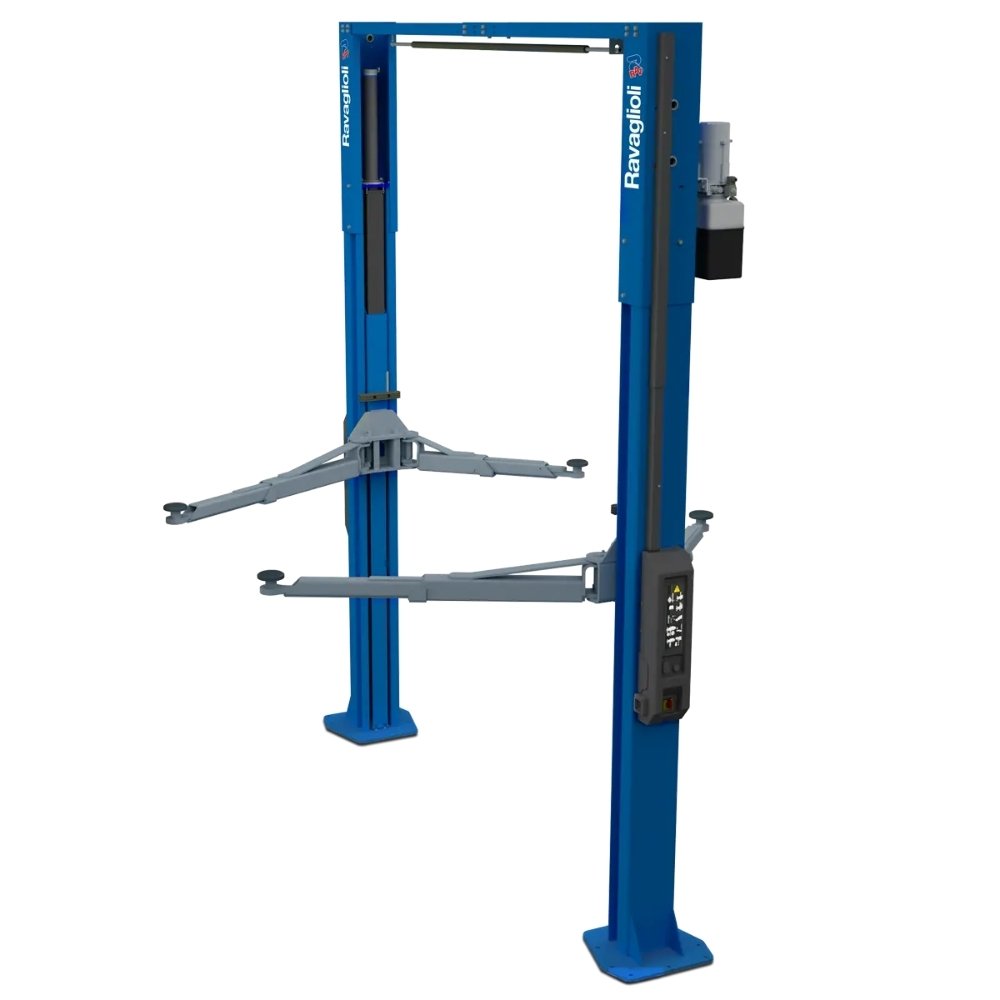

Die RAV KPH45SLIKM ist eine 2-Säulen-Hebebühne mit 4,5 t Tragkraft und symmetrischen Säulen. Gegenüber KPH45S und KPH45SP unterscheidet sie sich durch ihre langen, symmetrischen Tragarme mit 700–1500 mm Reichweite. Dadurch erreicht sie zuverlässig auch lange Radstände und schwere Fahrzeuge. Zwei Bedieneinheiten, Energie-Kit und TEq-Link sind serienmäßig – die bewährte HORIZON SERIES Mechanik, ausgelegt für mehr Reichweite, Komfort und vernetzten Werkstattbetrieb.
- Lange symmetrische Tragarme: 700–1500 mm Reichweite vorn und hinten – erreicht lange Radstände zuverlässig und ist das zentrale Unterscheidungsmerkmal gegenüber KPH45S und KPH45SP.
- Hohe Tragkraft: Mit 4,5 t Tragfähigkeit ideal für Transporter, leichte Nutzfahrzeuge und schwere Pkw.
- Serienmäßig komfortabel ausgestattet: Zwei Bedieneinheiten und Energie-Kit für effizientes Arbeiten direkt an der Hebebühne.
- TEq-Link ab Werk: Vernetzte Diagnose- und Anbindungsfunktion serienmäßig integriert.
- Seilfreier Gleichlauf: Präzise Synchronisierung der Hubschlitten über das Hydrauliksystem – wartungsarm und zuverlässig.
- Sicherheit & Komfort: Mechanische Sicherheitsklinke, automatische Arm-Arretierung mit Bodenentriegelung und serienmäßiger Endschalter für sicheres Arbeiten.
| Antrieb: | Hydraulisch |
|---|---|
| Hebebühnen Typ: | 2-Säulen-Hebebühnen |
| Tragkraftbereich: | 3,6 t - 5,0 t |
Anmelden
Die RAV KPH45SLIKM ist eine 2-Säulen-Hebebühne mit 4,5 t Tragkraft und symmetrischen Säulen. Ihre langen, symmetrischen Tragarme mit 700–1.500 mm Reichweite decken auch lange Radstände und schwere Fahrzeuge sicher ab – das Unterscheidungsmerkmal gegenüber KPH45S und KPH45SP. Zwei Bedieneinheiten, Energie-Kit und TEq-Link sind serienmäßig.
Features der RAV KPH45SLIKM
Erfahre mehr über die Details, die diese 2-Säulen-Hebebühne zu einem optimalen Werkzeug für Deine Werkstatt machen.

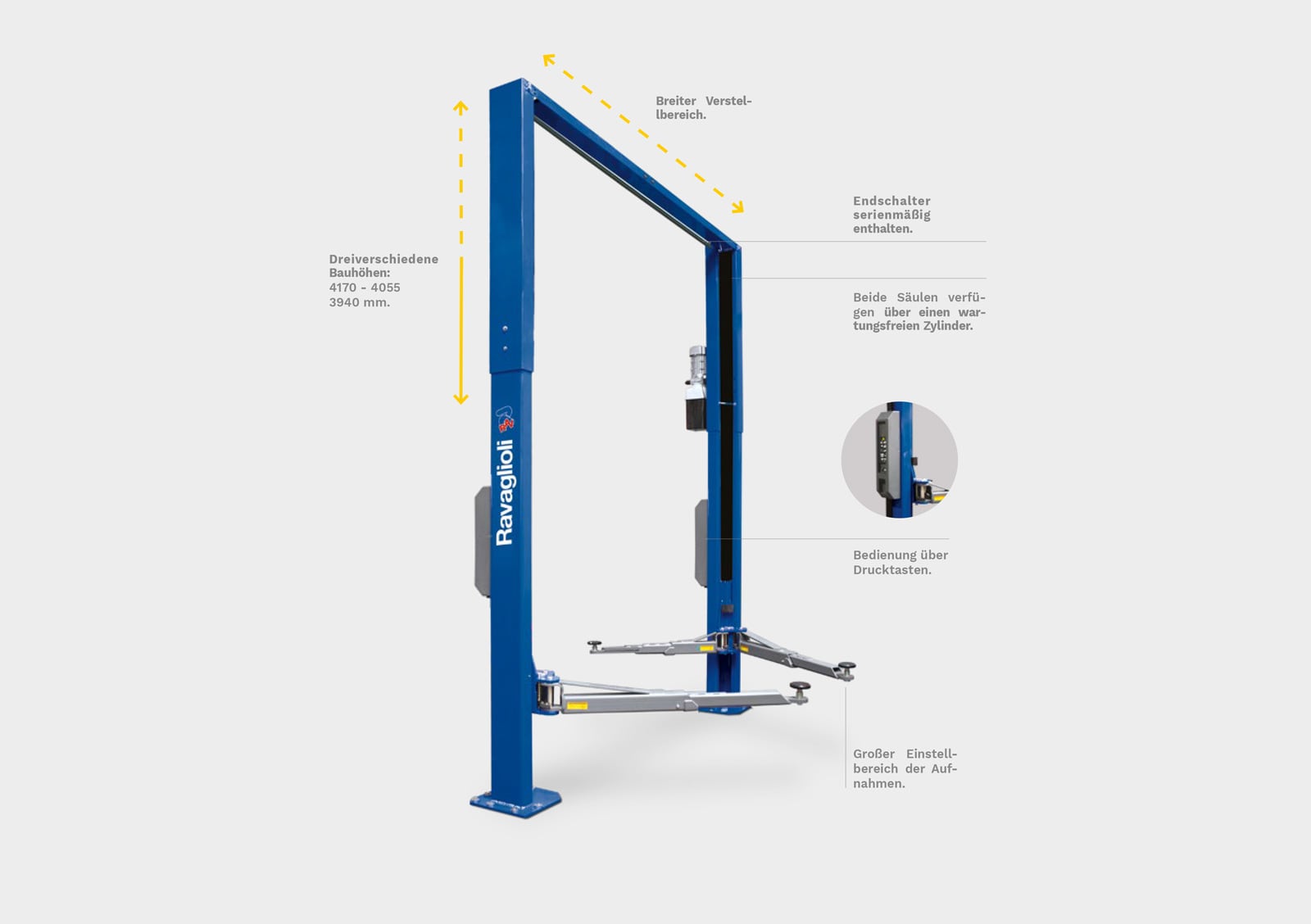

Flexibel anpassbar auf bauliche Gegebenheiten
Möglichkeit einer schmaleren Aufstellbreite für Werkstätten mit begrenztem Arbeitsraum. Aufstellung in 3 Höhenstufen.

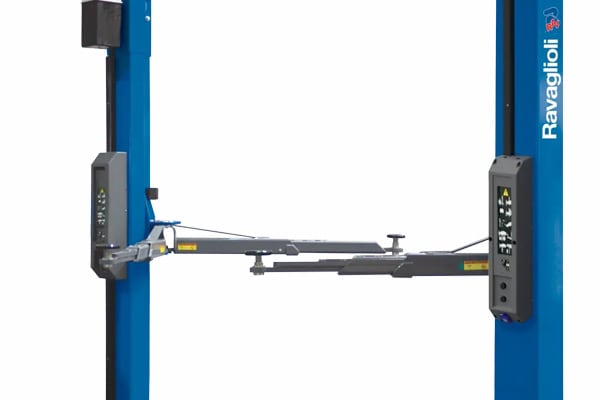

Beidseitige Bedienung
Von jeder Seite volle Kontrolle – Steuerung von beiden Säulen aus möglich, kein Umlaufen nötig
Seilfreier Gleichlauf
Perfekte Synchronisierung der Hubschlitten über das Hydrauliksystem. Wartungsarm dank des Verzichts auf Seile.

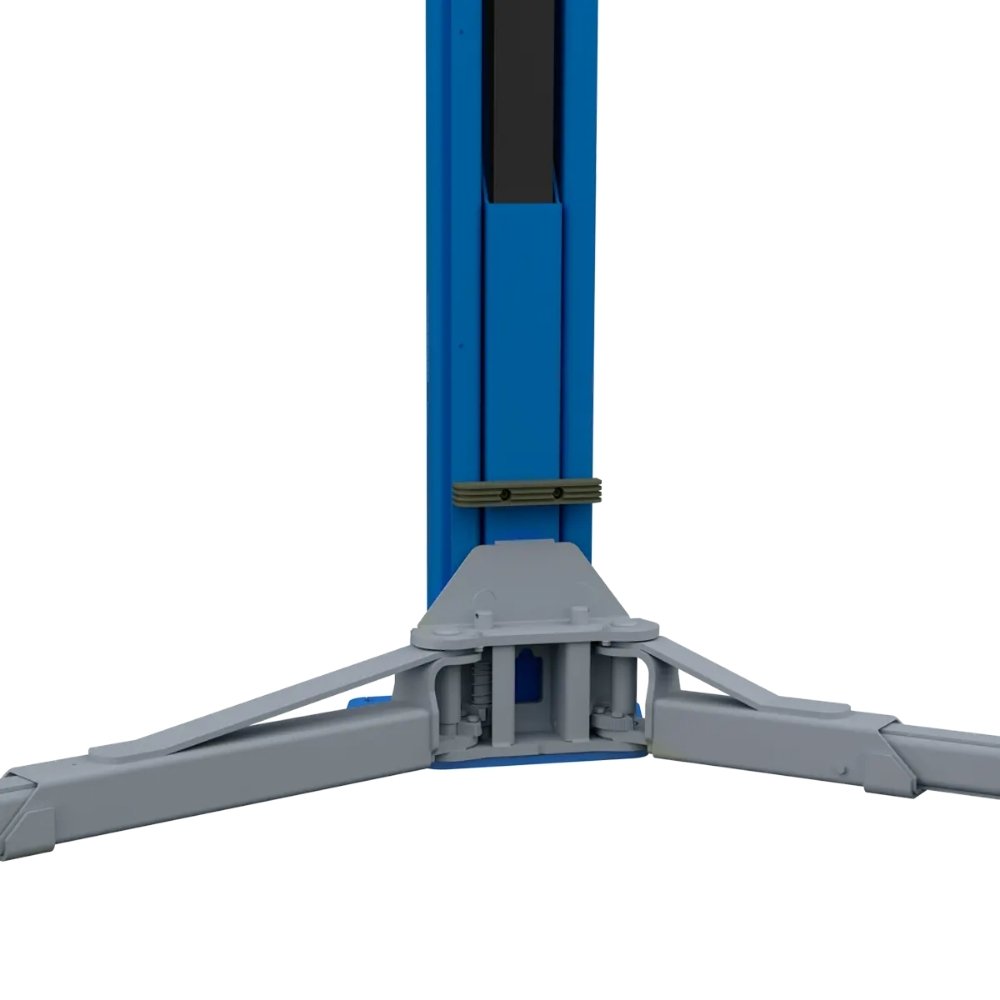

Sicherheitsverriegelung des Arms
Mit automatischer Einrastung und automatischer Entriegelung, sobald der Arm den Boden erreicht.
Sensor zur Erfassung der maximalen Höhe
Erkennt automatisch die höchste Hubposition und unterbricht die Bewegung, wodurch verhindert wird, dass das Fahrzeug den Betriebsbereich verlässt.

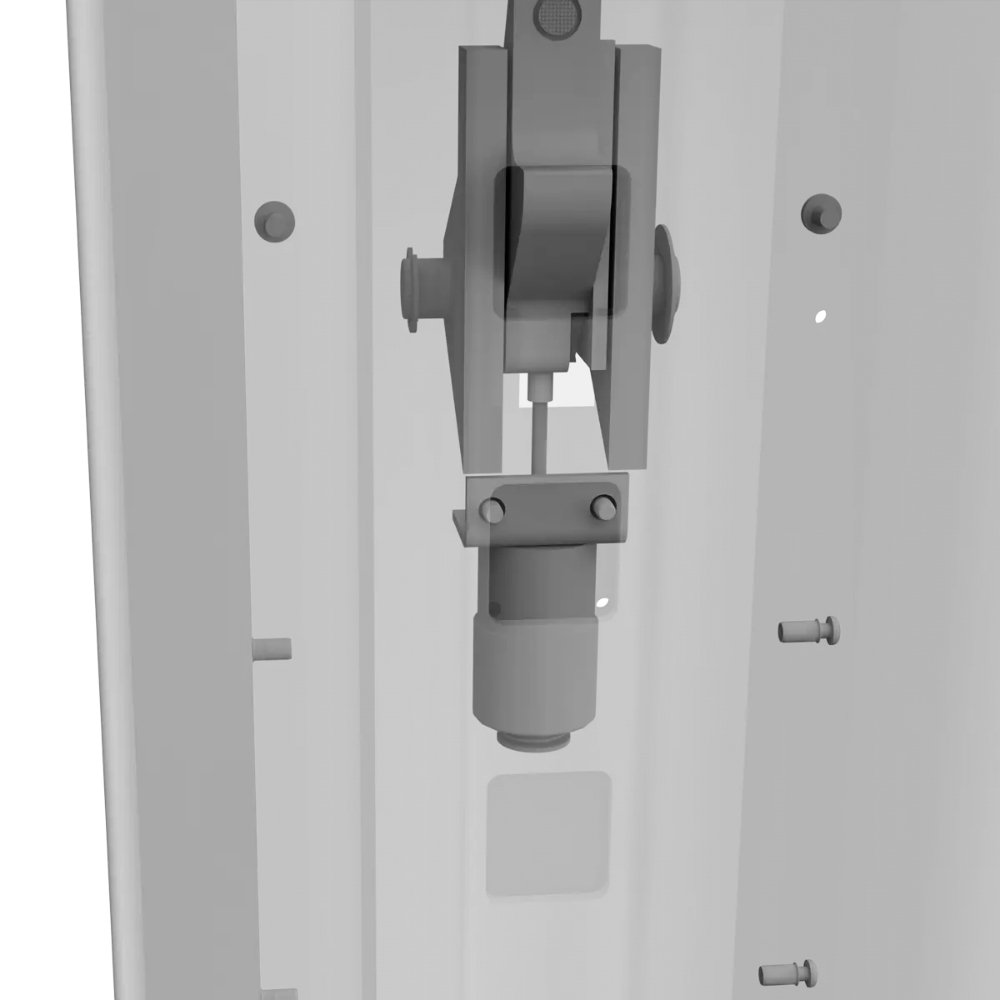

Sicherheitsklinken
Mechanische Sicherheit ist jederzeit gewährleistet. Die mechanische Harpune garantiert ein Höchstmaß an Sicherheit beim Parken.

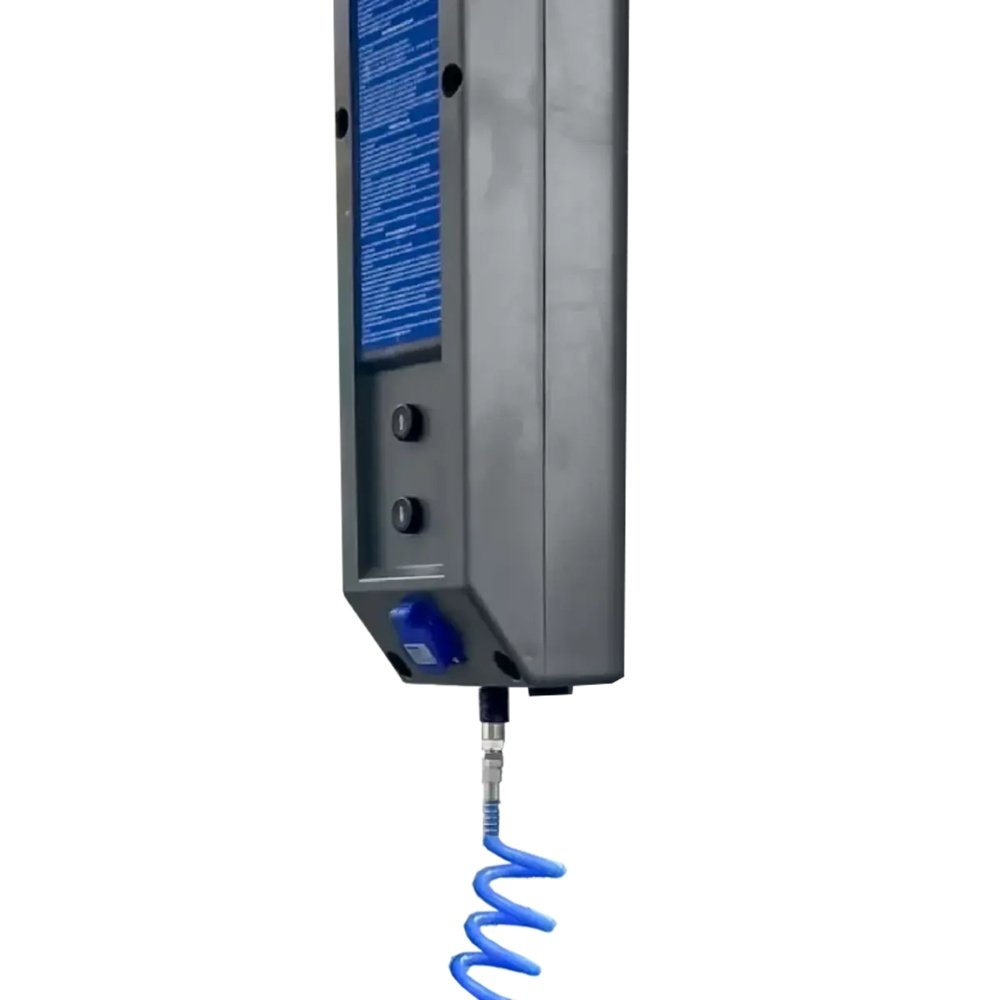

Energie-Kit inklusive
Bereitstellung von Steckdosen (z. B. 230V/400V) und Druckluftanschlüssen direkt an der Säule der Hebebühne.
Werkstattkonnektivität TEq-Link
TEq-Link vernetzt deine Werkstattausrüstung in Echtzeit: Status (frei, belegt, Störung) und Testdaten aller Geräte werden zentral erfasst und übersichtlich dargestellt. Du planst Arbeitsaufträge und Prioritäten, rufst Messergebnisse ab und behältst Nutzungszeiten sowie Wartungstermine im Blick.
Optimal für:
- Freie Kfz-Werkstätten und Reparaturbetriebe
- Reifen- und Räderservice
- Autohäuser mit Service- und Inspektionsannahme
- Karosserie- und Lackierbetriebe
- Flotten- und Nutzfahrzeugservice (im Rahmen der Tragkraft)
- Ambitionierte Hobbyschrauber mit eigener Garage
Detaillierte Produktbeschreibung
Mit einer Tragkraft von 4,5 Tonnen ist die RAVAGLIOLI KPH45SLIKM optimal für Transporter, leichte Nutzfahrzeuge und schwerere Pkw ausgelegt. Der elektrohydraulische Antrieb hebt das Fahrzeug kraftvoll und gleichmäßig auf die gewünschte Arbeitshöhe.

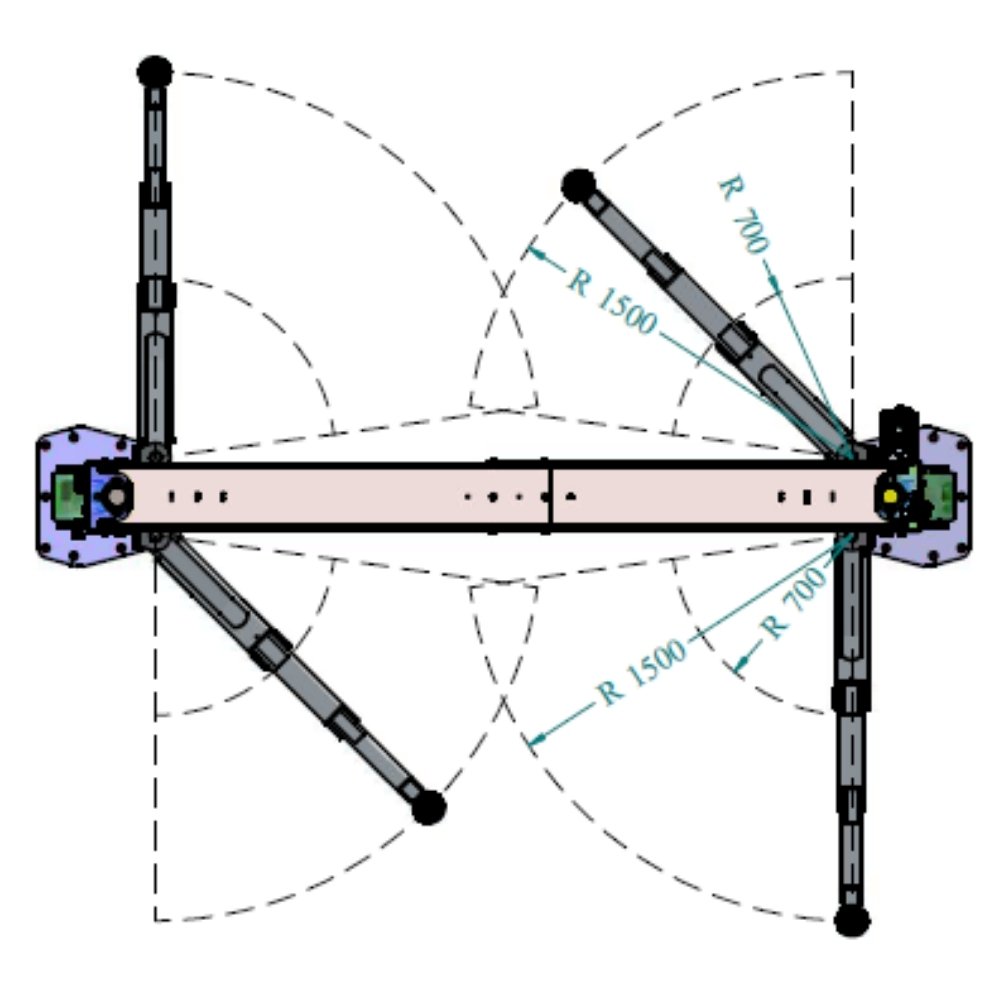

Die symmetrischen Tragarme sind vorn und hinten jeweils gleich aufgebaut – 3-fach beziehungsweise 2-fach teleskopierbar mit einer einheitlichen Reichweite von 700–1.500 mm. Diese lange, symmetrische Auslegung erreicht zuverlässig auch besonders lange Radstände und schwere Fahrzeuge, die mit kürzeren Armvarianten an ihre Grenzen kommen. Die automatische Arm-Arretierung sorgt für sicheren Halt und wird beim Absetzen auf dem Boden selbstständig entriegelt.
Mit einer maximalen Hubhöhe von 2.025 mm bietet die KPH45SLIKM komfortablen Zugang zum Fahrzeugunterboden. Die minimale Aufnahmehöhe von 115 mm ist auf die längeren Tragarme abgestimmt. Eine Hubzeit von 37 Sekunden und eine Senkzeit von 34 Sekunden sind auf die höhere Traglast dieser Klasse ausgelegt.
Die permanent aktive mechanische Sicherheitsklinke arretiert die Hebebühne zuverlässig in der Parkposition. Der seilfreie hydraulische Gleichlauf gewährleistet eine präzise Synchronisierung beider Hubschlitten. Zusätzlich schützt der serienmäßige Endschalter vor einem Überschreiten der maximalen Hubhöhe.
Lange, symmetrische Tragarme: Einheitliche Reichweite von 700–1.500 mm vorn und hinten – erreicht auch besonders lange Radstände zuverlässig. Das zentrale Unterscheidungsmerkmal gegenüber KPH45S und KPH45SP.
Zwei Bedieneinheiten: Komfortable Steuerung von beiden Säulenseiten, serienmäßig im Lieferumfang enthalten.
Energie-Kit serienmäßig: Sofort einsatzbereit für energieeffizienten Werkstattbetrieb.
TEq-Link serienmäßig: Vernetzte Diagnose- und Anbindungsfunktion bereits ab Werk integriert.
Symmetrische Säulen: Gleichmäßige Lastaufnahme, besonders vorteilhaft bei schweren und langen Fahrzeugen.
Seilfreier Gleichlauf: Die Synchronisierung der Hubschlitten erfolgt direkt über das Hydrauliksystem. Das ermöglicht einen gleichmäßigen Hub und reduziert den Wartungsaufwand.
Geschützte Hydraulikzylinder: In beiden Säulen ist jeweils ein wartungsfreier Hydraulikzylinder integriert und zuverlässig vor äußeren Beschädigungen geschützt.
Schnelle Installation: Die durchdachte Konstruktion ermöglicht eine zügige Montage und eine schnelle Inbetriebnahme im Werkstattbetrieb.
| Technische Daten | |
|---|---|
| Modell | RAVAGLIOLI KPH45SLIKM |
| Baureihe | HORIZON SERIES |
| Tragkraft | 4.500 kg |

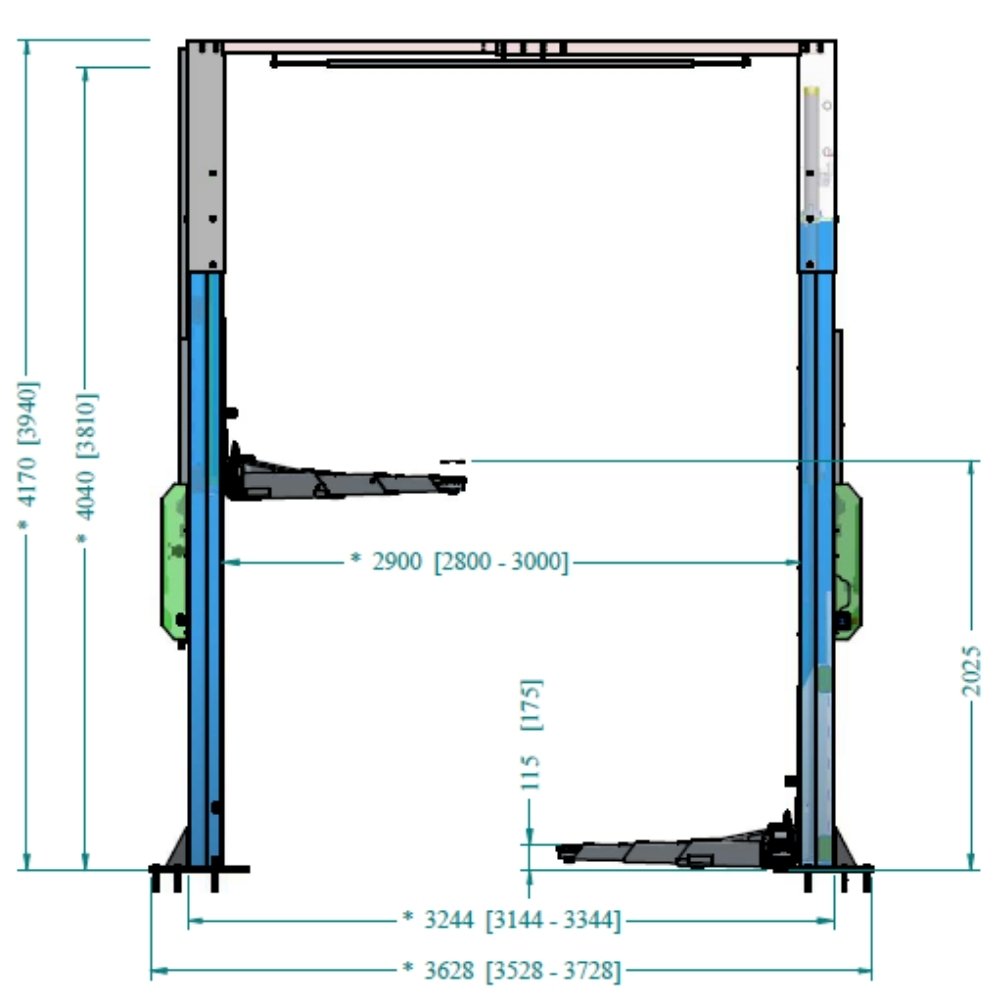

| Max. Hubhöhe | 2.025 mm |
| Min. Aufnahmehöhe | 115 mm |
| Hubzeit | 37 s |
| Senkzeit | 34 s |
| Antriebsart | Elektrohydraulisch |
| Steuerung | Drucktaster |
| Bedieneinheiten | 2 |
| Säulenausführung | Symmetrisch |
| Tragarme | Symmetrisch, vorn und hinten 3-fach / 2-fach teleskopierbar |
| Tragarmbereich | 700–1.500 mm |
| Säulenabstand | 2.900 mm |
| Durchfahrbreite | 2.594 mm |
| Bauhöhe | Ab 3.940 mm |
| Erforderliche Deckenhöhe | 4.250 mm |
| Mindest-Betonstärke | 160 mm |
| Antriebsleistung | 3,5 kW |
| Stromversorgung | 400 V / 50 Hz / 3 Ph |
| Energie-Kit | Serienmäßig |
| TEq-Link | Serienmäßig |
| Farbe | Blau, RAL 5005 |
| Lieferumfang |
|---|
| 2-Säulen-Hebebühne RAVAGLIOLI KPH45SLIKM (HORIZON SERIES) |
| Hydraulikaggregat und Steuerung |
| Tragarme mit Aufnahmetellern |
| Montage- und Bedienungsanleitung |
