RAV KPH40SAVM | 4,0 t | AV-Arme, 20% mehr Reichweite
4.899,00 €
Lieferzeit, 25 Werktage.
Produktinformationen "RAV KPH40SAVM | 4,0 t | AV-Arme, 20% mehr Reichweite"
Die RAV KPH40SAVM ist eine 2-Säulen-Hebebühne mit 4,0 t Tragkraft, symmetrischen Säulen und innovativen AV-Tragarmen („All Vehicles“). Diese reichen rund 20 % weiter als herkömmliche Arme und erreichen dadurch die Aufnahmepunkte einer besonders großen Fahrzeugvielfalt – von Pkw über schwere Fahrzeuge bis hin zu leichten Transportern im Rahmen der Tragkraft. Zwei Bedieneinheiten, Energie-Kit und TEq-Link sind serienmäßig. Die bewährte Mechanik der HORIZON SERIES sorgt für zuverlässiges, präzises und komfortables Arbeiten im täglichen Werkstattbetrieb.
- AV-Arme „All Vehicles“: Rund 20 % mehr Reichweite als herkömmliche Tragarme – ideal für eine besonders große Modellvielfalt.
- Hohe Tragkraft: Mit 4,0 t Kapazität bietet die Hebebühne zusätzliche Reserven für schwere Pkw, SUVs und leichte Transporter.
- Komfortable Serienausstattung: Zwei Bedieneinheiten, Energie-Kit und TEq-Link-Konnektivität sind bereits serienmäßig enthalten.
- Seilfreier Gleichlauf: Perfekte Synchronisierung der Hubschlitten über das Hydrauliksystem – wartungsarm, präzise und langlebig.
- Sicherheit & Komfort: Mechanische Sicherheitsklinke, automatische Arm-Arretierung mit Bodenentriegelung und serienmäßiger Endschalter für sicheres Arbeiten.
| Antrieb: | Hydraulisch |
|---|---|
| Hebebühnen Typ: | 2-Säulen-Hebebühnen |
| Tragkraftbereich: | 3,6 t - 5,0 t |
Anmelden
Die RAV KPH40SAVM ist eine 2-Säulen-Hebebühne mit 4,0 t Tragkraft, symmetrischen Säulen und den innovativen asymmetrischen AV-Tragarmen ("All Vehicles"). Diese reichen rund 20 % weiter als herkömmliche Arme und erreichen so die Aufnahmepunkte einer besonders großen Fahrzeugvielfalt. Zwei Bedieneinheiten, Energie-Kit und TEq-Link sind serienmäßig.
Features der RAV KPH40SAVM
Erfahre mehr über die Details, die diese 2-Säulen-Hebebühne zu einem optimalen Werkzeug für Deine Werkstatt machen.
Flexibel anpassbar auf bauliche Gegebenheiten
Möglichkeit einer schmaleren Aufstellbreite für Werkstätten mit begrenztem Arbeitsraum. Aufstellung in 3 Höhenstufen.
Beidseitige Bedienung
Von jeder Seite volle Kontrolle – Steuerung von beiden Säulen aus möglich, kein Umlaufen nötig
Seilfreier Gleichlauf
Perfekte Synchronisierung der Hubschlitten über das Hydrauliksystem. Wartungsarm dank des Verzichts auf Seile.
Sicherheitsverriegelung des Arms
Mit automatischer Einrastung und automatischer Entriegelung, sobald der Arm den Boden erreicht.
Sensor zur Erfassung der maximalen Höhe
Erkennt automatisch die höchste Hubposition und unterbricht die Bewegung, wodurch verhindert wird, dass das Fahrzeug den Betriebsbereich verlässt.

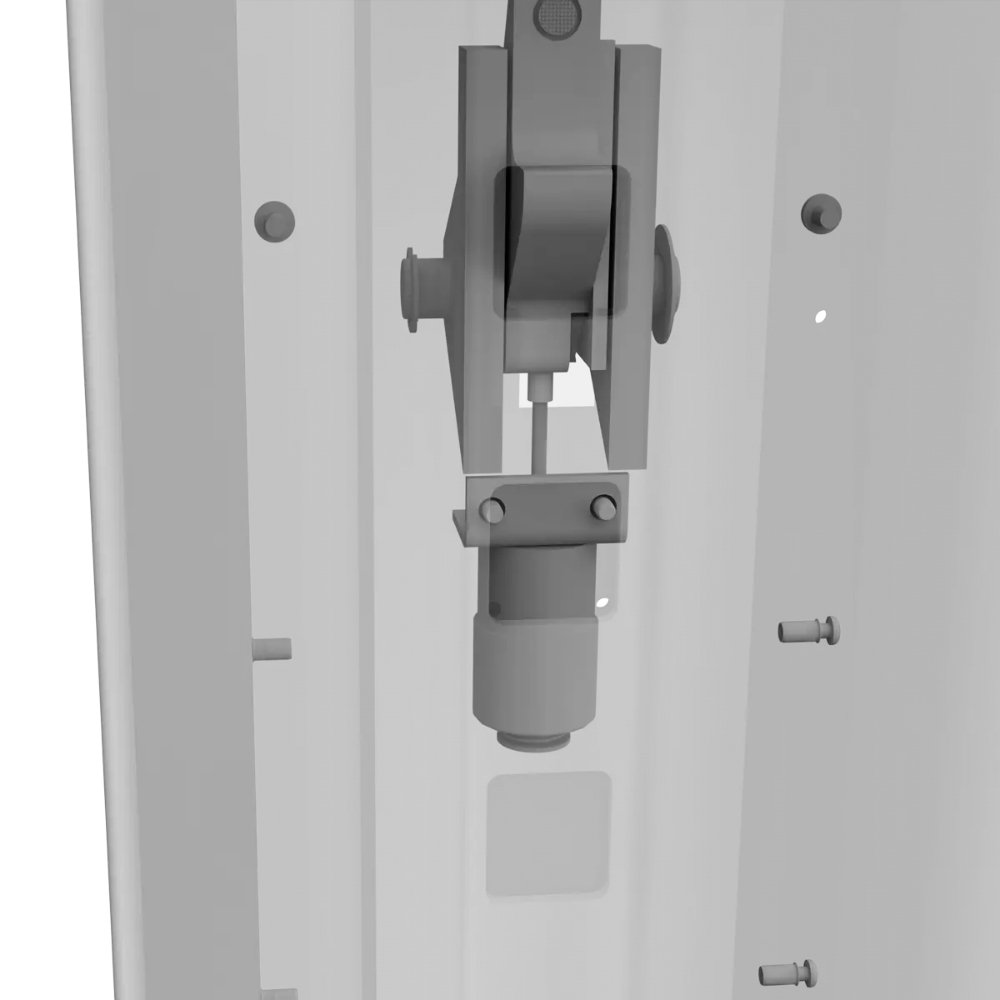

Sicherheitsklinken
Mechanische Sicherheit ist jederzeit gewährleistet. Die mechanische Harpune garantiert ein Höchstmaß an Sicherheit beim Parken.

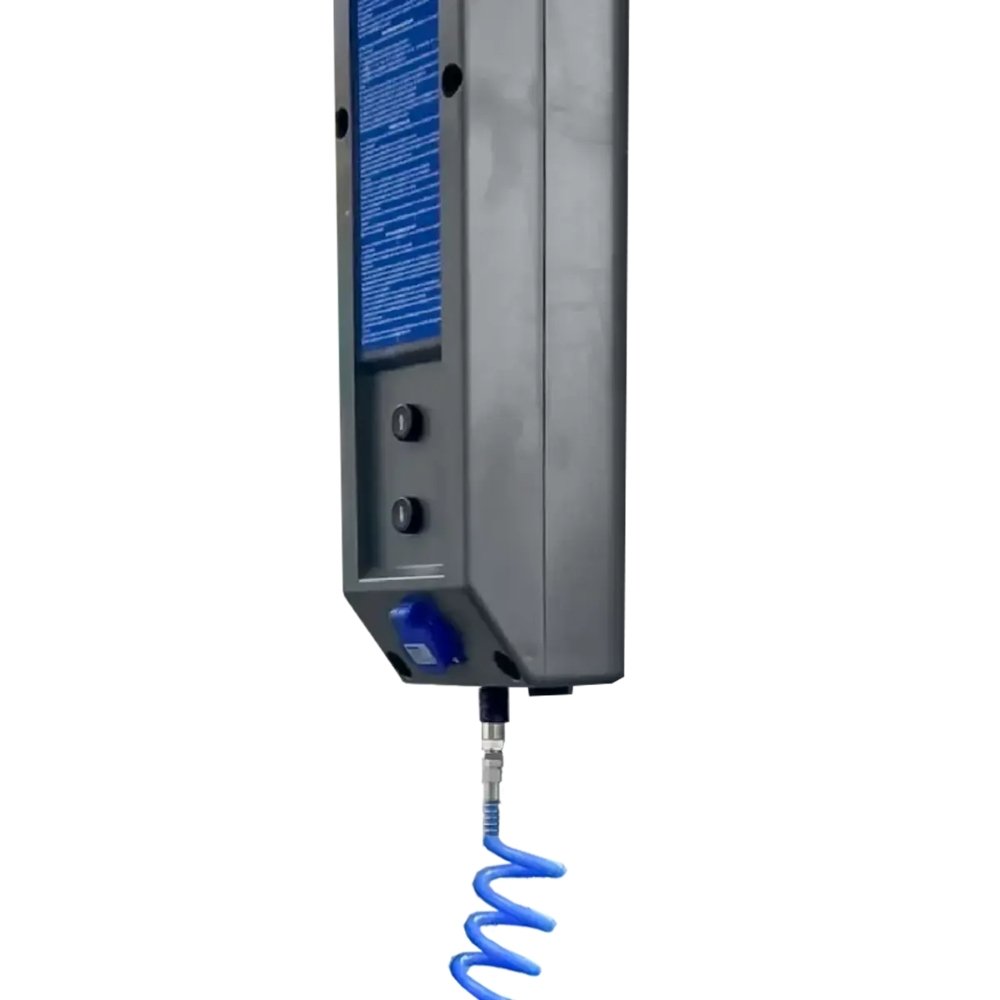

Energie-Kit inklusive
Bereitstellung von Steckdosen (z. B. 230V/400V) und Druckluftanschlüssen direkt an der Säule der Hebebühne.

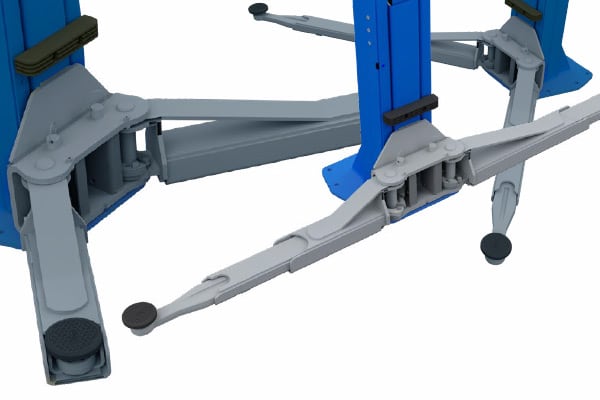

Großer Einstellbereich der Aufnahmen

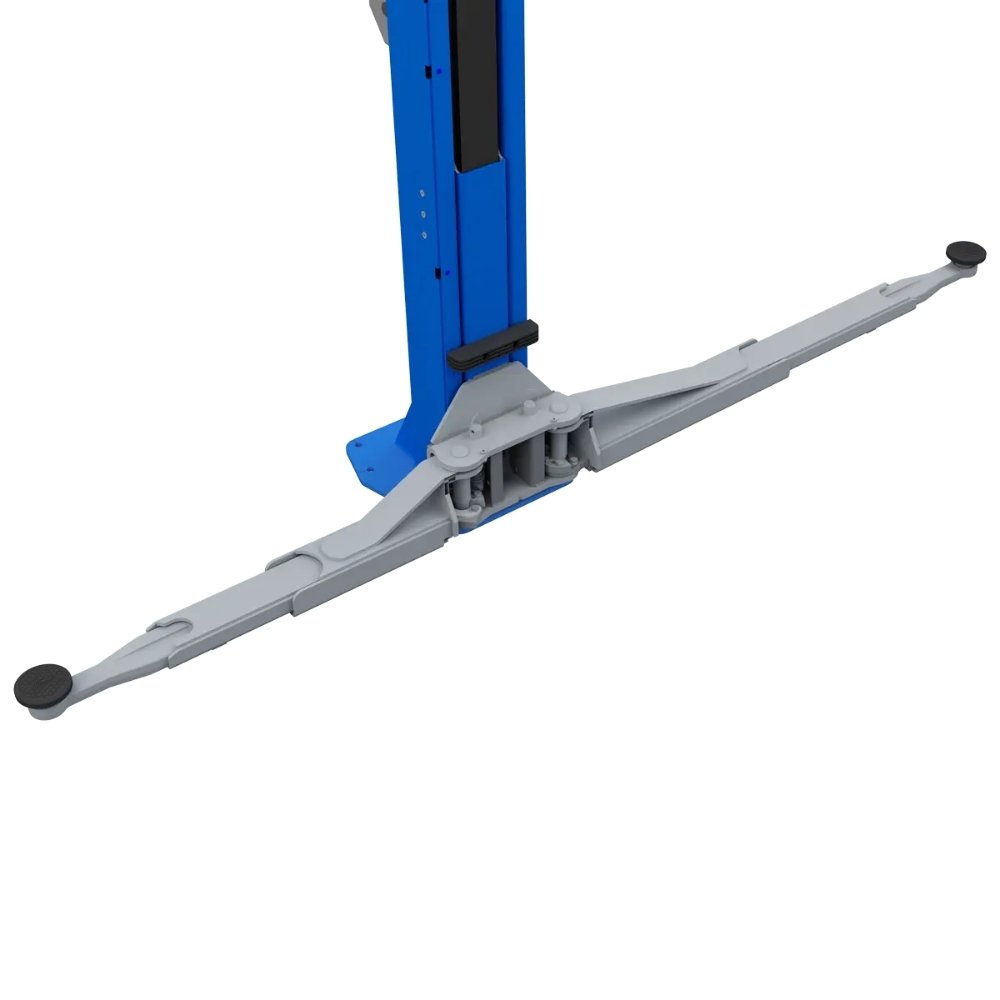

Die innovativen AV-Arme (“All Vehicles“) reichen 20% weiter als herkömmliche Arme, so dass sie die Aufnahmepunkte vieler Fahrzeugen erreichen können.
Werkstattkonnektivität TEq-Link
TEq-Link vernetzt deine Werkstattausrüstung in Echtzeit: Status (frei, belegt, Störung) und Testdaten aller Geräte werden zentral erfasst und übersichtlich dargestellt. Du planst Arbeitsaufträge und Prioritäten, rufst Messergebnisse ab und behältst Nutzungszeiten sowie Wartungstermine im Blick.
Optimal für:
- Freie Kfz-Werkstätten und Reparaturbetriebe
- Reifen- und Räderservice
- Autohäuser mit Service- und Inspektionsannahme
- Karosserie- und Lackierbetriebe
- Flotten- und Nutzfahrzeugservice (im Rahmen der Tragkraft)
- Ambitionierte Hobbyschrauber mit eigener Garage
Detaillierte Produktbeschreibung
Mit einer Tragkraft von 4,0 Tonnen bietet die RAVAGLIOLI KPH40SAVM ausreichend Reserve für Transporter und schwerere Pkw. Der elektrohydraulische Antrieb hebt das Fahrzeug kraftvoll und gleichmäßig auf die gewünschte Arbeitshöhe.

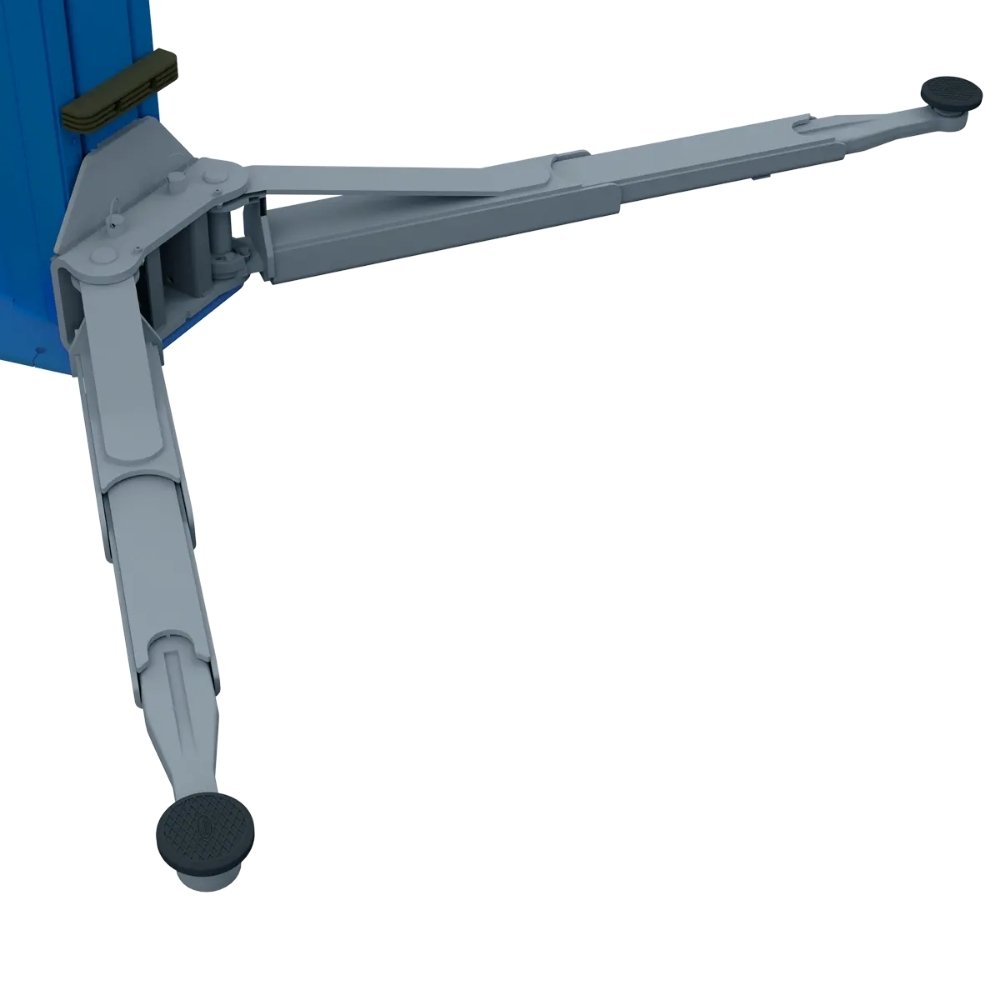

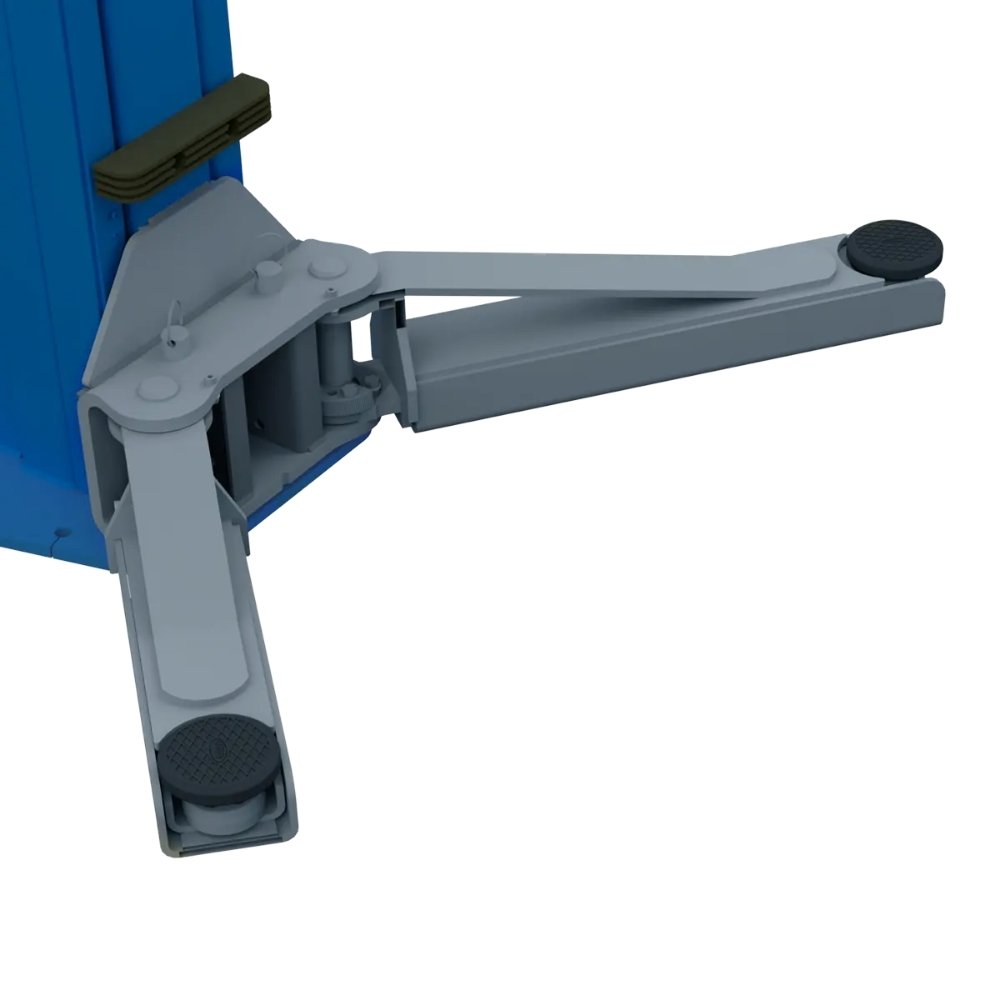

Die AV-Tragarme ("All Vehicles") sind das zentrale Merkmal dieser Bühne: Sie reichen rund 20 % weiter als herkömmliche Tragarme und decken damit die Aufnahmepunkte einer außergewöhnlich großen Fahrzeugvielfalt ab – von kompakten Pkw bis zu Fahrzeugen mit ungewöhnlichen Radständen. Vorne sind die Arme im Bereich 470–1.039 mm, hinten im Bereich 700–1.480 mm teleskopierbar. Die automatische Arm-Arretierung sorgt für sicheren Halt und wird beim Absetzen auf dem Boden selbstständig entriegelt.
Mit einer maximalen Hubhöhe von 1.977 mm bietet die KPH40SAVM guten Zugang zum Fahrzeugunterboden. Die minimale Aufnahmehöhe von 97 mm erleichtert zugleich die Aufnahme niedriger Fahrzeuge. Eine Hubzeit von 37 Sekunden und eine Senkzeit von 34 Sekunden sind auf die Traglast dieser Klasse abgestimmt.
Die permanent aktive mechanische Sicherheitsklinke arretiert die Hebebühne zuverlässig in der Parkposition. Der seilfreie hydraulische Gleichlauf gewährleistet eine präzise Synchronisierung beider Hubschlitten. Zusätzlich schützt der serienmäßige Endschalter vor einem Überschreiten der maximalen Hubhöhe.
AV-Arme "All Vehicles": Ca. 20 % mehr Reichweite als herkömmliche Tragarme – passt auf eine besonders große Fahrzeugvielfalt.
Zwei Bedieneinheiten: Komfortable Steuerung von beiden Säulenseiten, serienmäßig im Lieferumfang enthalten.
Energie-Kit serienmäßig: Sofort einsatzbereit für energieeffizienten Werkstattbetrieb.
TEq-Link serienmäßig: Vernetzte Diagnose- und Anbindungsfunktion bereits ab Werk integriert.
Symmetrische Säulen: Gleichmäßige Lastaufnahme, besonders vorteilhaft bei schweren Fahrzeugen.
Einbauhöhe optional erhöhbar: Mit passendem Zubehör auf 4.550–4.780 mm anhebbar – flexibel für unterschiedliche Werkstattgegebenheiten.
Seilfreier Gleichlauf: Die Synchronisierung der Hubschlitten erfolgt direkt über das Hydrauliksystem. Das ermöglicht einen gleichmäßigen Hub und reduziert den Wartungsaufwand.
Geschützte Hydraulikzylinder: In beiden Säulen ist jeweils ein wartungsfreier Hydraulikzylinder integriert und zuverlässig vor äußeren Beschädigungen geschützt.
Schnelle Installation: Die durchdachte Konstruktion ermöglicht eine zügige Montage und eine schnelle Inbetriebnahme im Werkstattbetrieb.
| Technische Daten | |
|---|---|
| Modell | RAVAGLIOLI KPH40SAVM |
| Baureihe | HORIZON SERIES |
| Tragkraft | 4.000 kg |
| Max. Hubhöhe | 1.977 mm |
| Min. Aufnahmehöhe | 97 mm |
| Hubzeit | 37 s |
| Senkzeit | 34 s |
| Antriebsart | Elektrohydraulisch |
| Steuerung | Drucktaster |
| Bedieneinheiten | 2 |
| Säulenausführung | Symmetrisch |
| Tragarme | AV-Arme (All Vehicles), asymmetrisch, ca. 20 % mehr Reichweite |

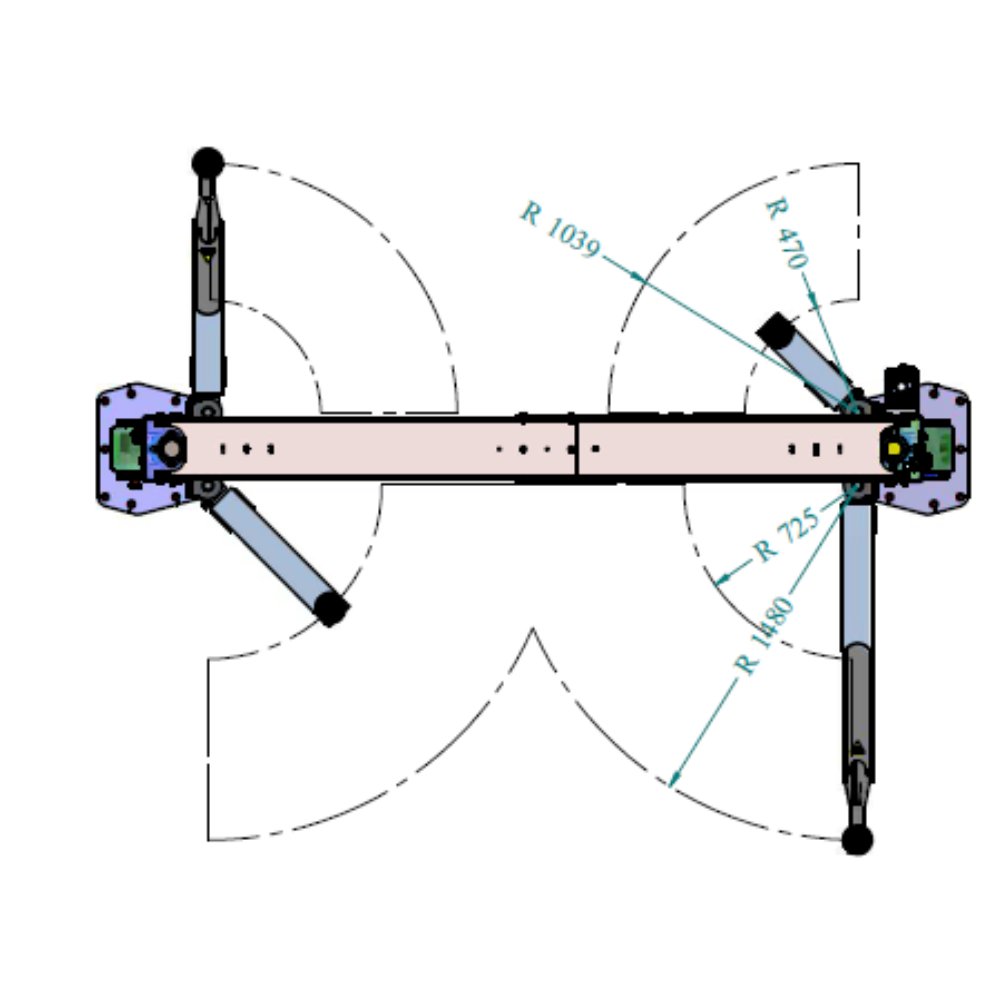

| Tragarmbereich vorne | 470–1.039 mm |
| Tragarmbereich hinten | 700–1.480 mm |

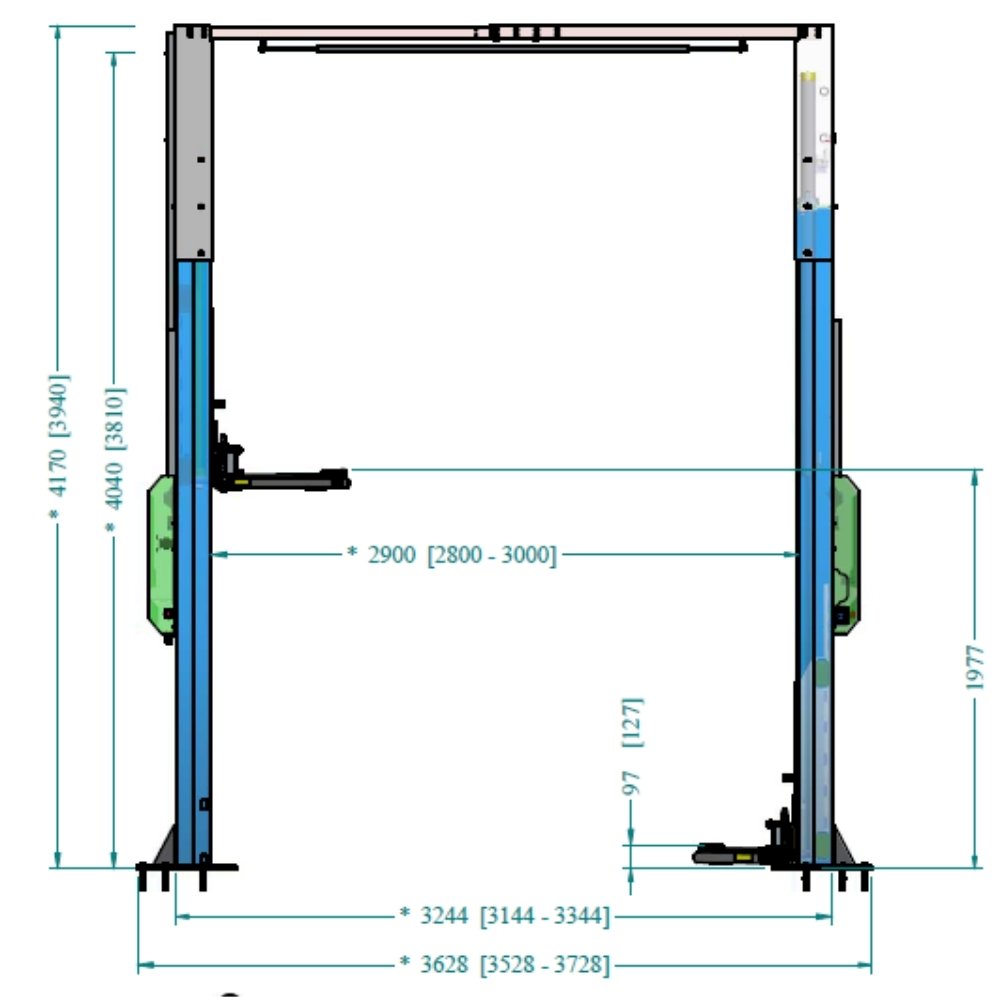

| Säulenabstand | 3.244 mm |
| Durchfahrbreite | 2.594 mm |
| Bauhöhe | Ab 3.940 mm |
| Erforderliche Deckenhöhe | 4.250 mm |
| Antriebsleistung | 2,6 kW |
| Stromversorgung | 400 V / 50 Hz / 3 Ph |
| Energie-Kit | Serienmäßig |
| TEq-Link | Serienmäßig |
| Eigengewicht | 735 kg |
| Farbe | Blau, RAL 5005 |
| Lieferumfang |
|---|
| 2-Säulen-Hebebühne RAVAGLIOLI KPH40SAVM (HORIZON SERIES) |
| Hydraulikaggregat und Steuerung |
| Tragarme mit Aufnahmetellern |
| Montage- und Bedienungsanleitung |
