Produktinformationen "RAV KPH35 Standard | 3,5 t Basismodell | TEq-Link"
Die RAV KPH35M Medium ist eine 2-Säulen-Hebebühne mit 3,5 t Tragkraft, die sich durch zwei Bedieneinheiten und ein serienmäßiges Energie-Kit von der Standard abhebt. Von beiden Säulen aus bedienbar – das spart Wege und beschleunigt den Werkstattalltag. Gleiche bewährte Mechanik der HORIZON SERIES, mehr Komfort im Betrieb.
- Einstiegsmodell 3,5 t: Solide Basisausstattung zum besten Preis – vom Kleinwagen bis zum Transporter.
- TEq-Link serienmäßig: Vernetzte Diagnose und Anbindung an RAV-Systeme bereits ab Werk.
- Elektrohydraulischer Antrieb: Schnelles und müheloses Anheben per Knopfdruck in nur 32 Sekunden.
- Asymmetrische Säulen: Bequemes Ein- und Aussteigen mit guter Türfreiheit.
- Sicherheit & Komfort: Seilfreier Gleichlauf, mechanische Sicherheitsklinke und Endschalter serienmäßig für sorgenfreies Arbeiten.
| Antrieb: | Hydraulisch |
|---|---|
| Hebebühnen Typ: | 2-Säulen-Hebebühnen |
| Tragkraftbereich: | 2,5 t - 3,5 t |
Anmelden
Die RAV KPH35 Standard ist eine 2-Säulen-Hebebühne mit 3,5 t Tragkraft und asymmetrischen Säulen – das Einstiegsmodell der HORIZON SERIES. Als einzige der KPH35-Reihe kommt sie mit einer Bedieneinheit und ohne Energie-Kit, dafür serienmäßig mit TEq-Link-Konnektivität. Ideal, wenn du eine zuverlässige Basis-Bühne für die tägliche Pkw-Arbeit suchst.
Features der RAV KPH35 Standard
Erfahre mehr über die Details, die diese 2-Säulen-Hebebühne zu einem optimalen Werkzeug für Deine Werkstatt machen.
Flexibel anpassbar auf bauliche Gegebenheiten
Möglichkeit einer schmaleren Aufstellbreite für Werkstätten mit begrenztem Arbeitsraum. Aufstellung in 3 Höhenstufen.
Seilfreier Gleichlauf
Perfekte Synchronisierung der Hubschlitten über das Hydrauliksystem. Wartungsarm dank des Verzichts auf Seile.

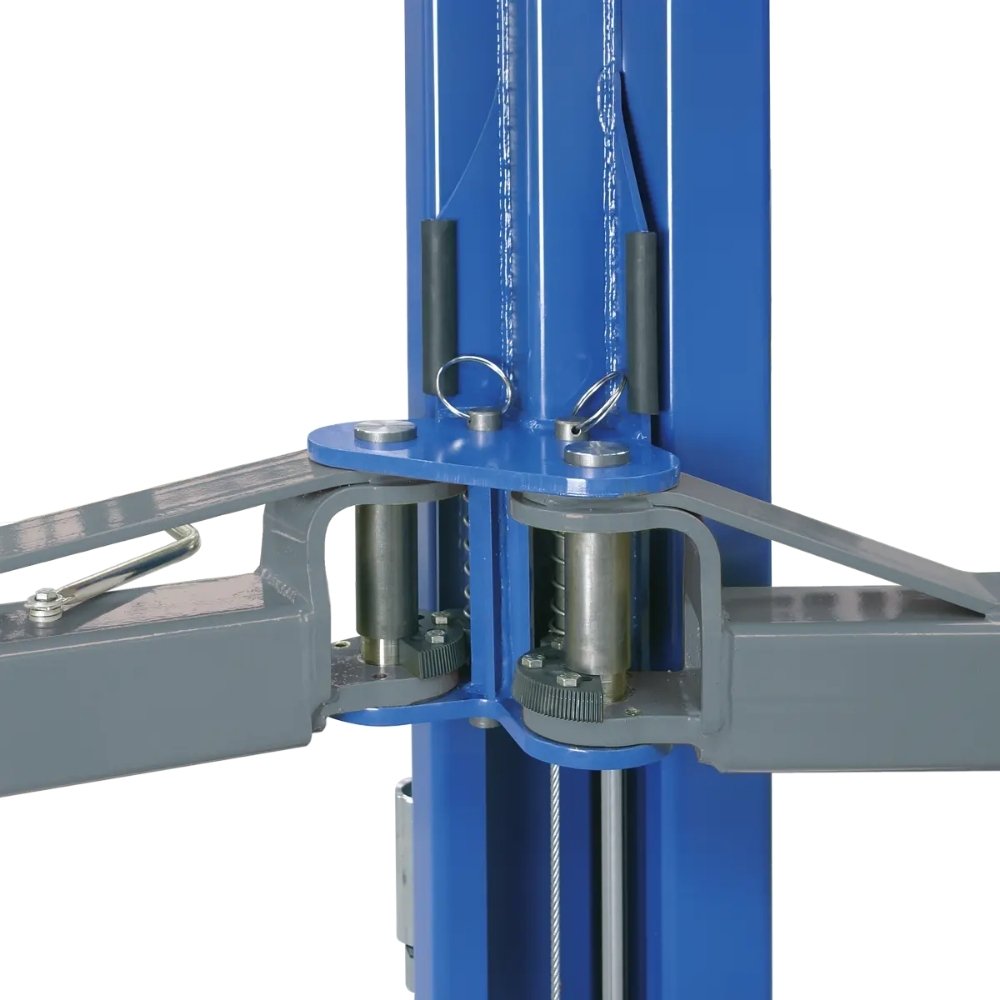

Sicherheitsverriegelung des Arms
Mit automatischer Einrastung und automatischer Entriegelung, sobald der Arm den Boden erreicht.
Sensor zur Erfassung der maximalen Höhe.
Erkennt automatisch die höchste Hubposition und unterbricht die Bewegung, wodurch verhindert wird, dass das Fahrzeug den Betriebsbereich verlässt.

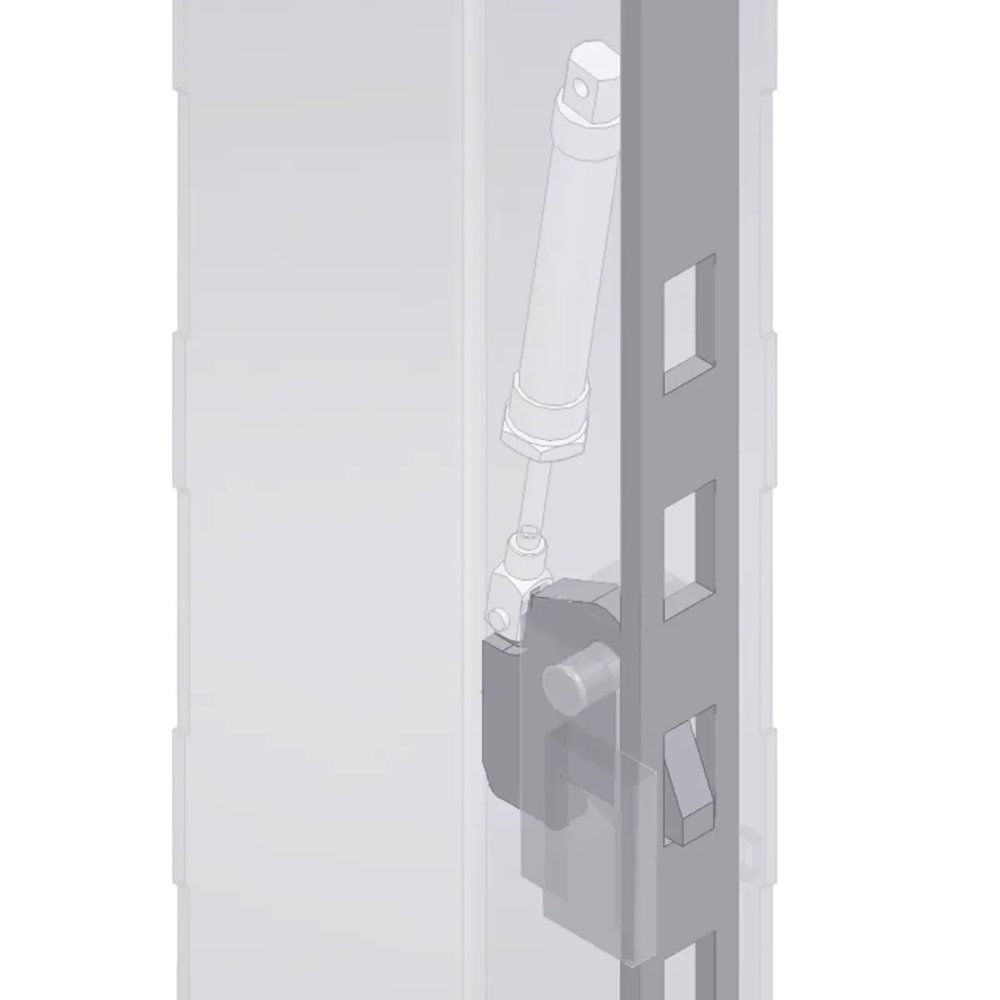

Sicherheitsklinken
Mechanische Sicherheit ist jederzeit gewährleistet. Die mechanische Harpune garantiert ein Höchstmaß an Sicherheit beim Parken.
Werkstattkonnektivität TEq-Link
TEq-Link vernetzt deine Werkstattausrüstung in Echtzeit: Status (frei, belegt, Störung) und Testdaten aller Geräte werden zentral erfasst und übersichtlich dargestellt. Du planst Arbeitsaufträge und Prioritäten, rufst Messergebnisse ab und behältst Nutzungszeiten sowie Wartungstermine im Blick.
Optimal für:
- Freie Kfz-Werkstätten und Reparaturbetriebe
- Reifen- und Räderservice
- Autohäuser mit Service- und Inspektionsannahme
- Karosserie- und Lackierbetriebe
- Flotten- und Nutzfahrzeugservice (im Rahmen der Tragkraft)
- Ambitionierte Hobbyschrauber mit eigener Garage
Detaillierte Produktbeschreibung
Mit einer Tragkraft von 3,5 Tonnen ist die RAVAGLIOLI KPH35 Standard optimal für Pkw und Fahrzeuge gängiger Größenklassen ausgelegt. Der elektrohydraulische Antrieb hebt das Fahrzeug kraftvoll und gleichmäßig auf die gewünschte Arbeitshöhe.

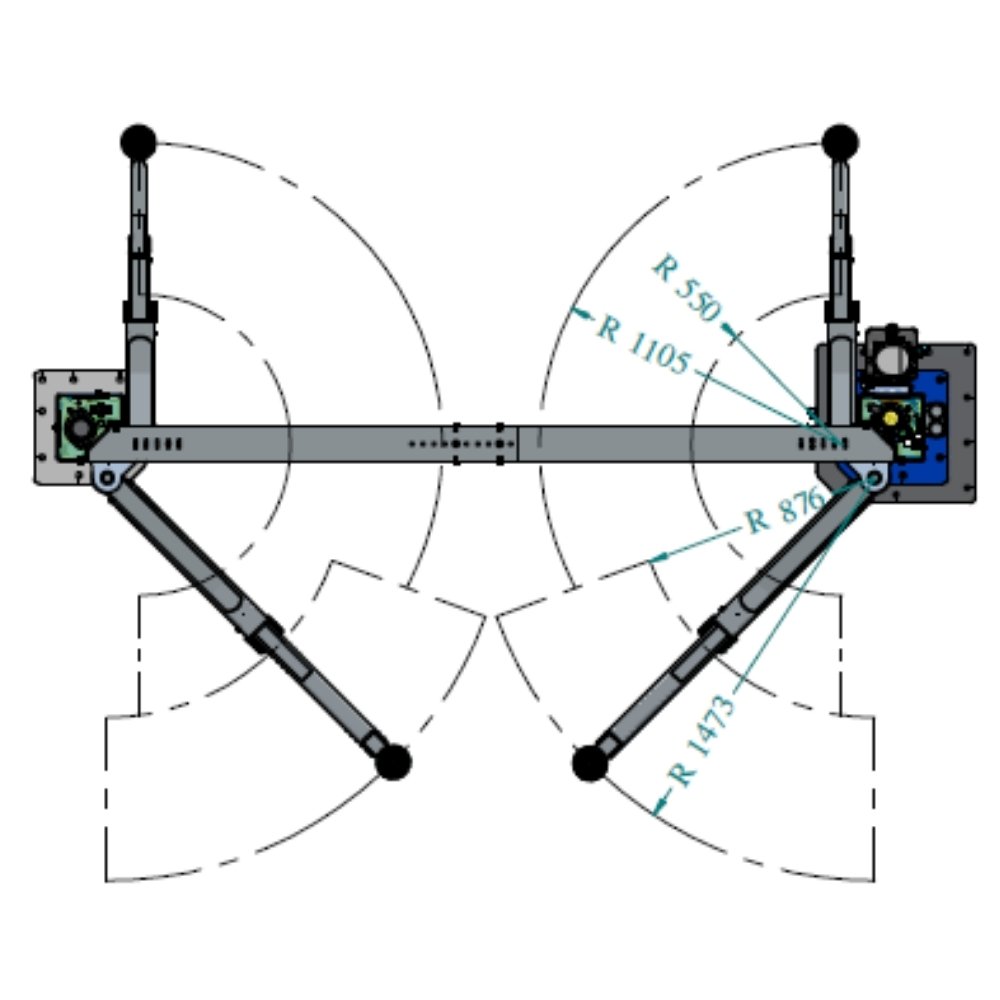

Die asymmetrischen Tragarme sind vorne 3-fach und hinten 2-fach teleskopierbar (550–1.473 mm) und decken damit die gängigen Aufnahmepunkte klassischer Pkw zuverlässig ab. Die automatische Arm-Arretierung sorgt für sicheren Halt und wird beim Absetzen auf dem Boden selbstständig entriegelt.

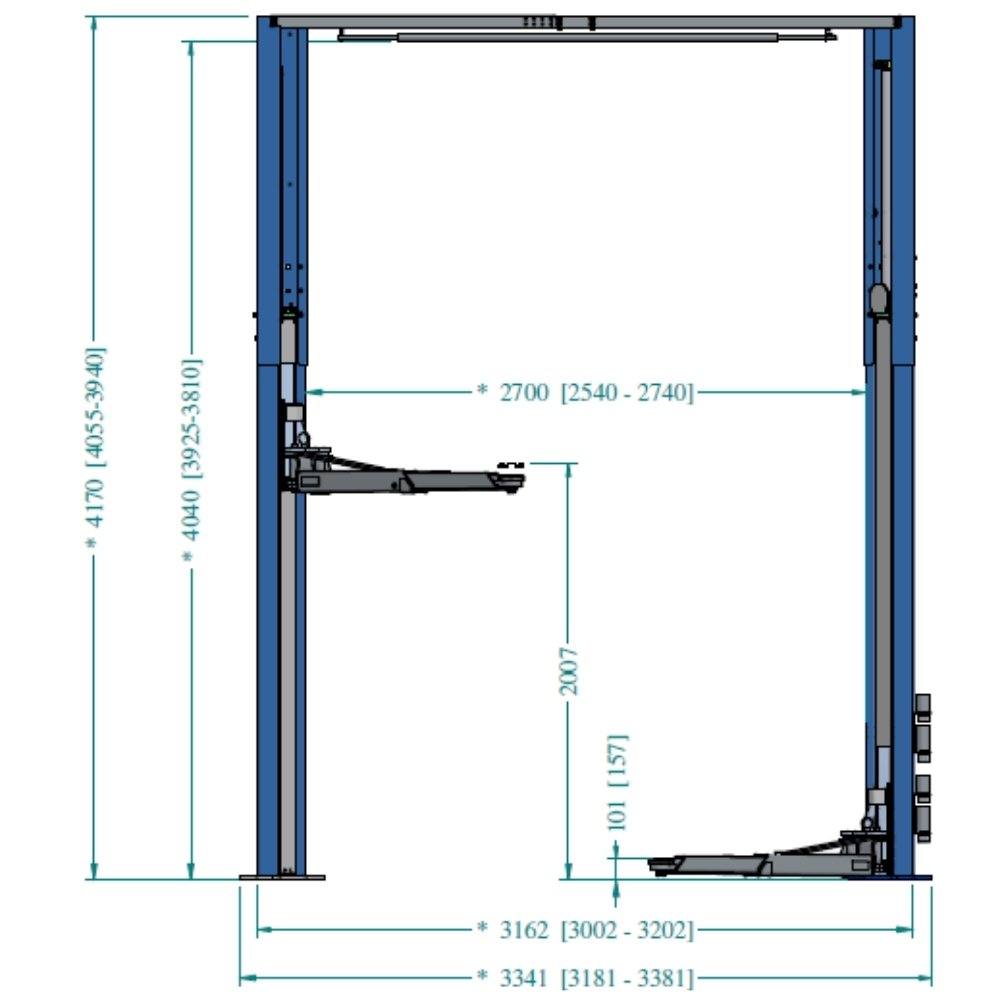

Mit einer maximalen Hubhöhe von 2.007 mm bietet die KPH35 Standard komfortablen Zugang zum Fahrzeugunterboden. Die minimale Aufnahmehöhe von 101 mm erleichtert zugleich die Aufnahme niedriger Fahrzeuge. Eine Hubzeit von nur 32 Sekunden unterstützt zügige Arbeitsabläufe und einen effizienten Fahrzeugwechsel.
Die permanent aktive mechanische Sicherheitsklinke arretiert die Hebebühne zuverlässig in der Parkposition. Der seilfreie hydraulische Gleichlauf gewährleistet eine präzise Synchronisierung beider Hubschlitten. Zusätzlich schützt der serienmäßige Endschalter vor einem Überschreiten der maximalen Hubhöhe.
TEq-Link serienmäßig: Trotz Einstiegspositionierung bringt die KPH35 Standard die vernetzte Diagnose- und Anbindungsfunktion von TEq-Link bereits ab Werk mit.
Seilfreier Gleichlauf: Die Synchronisierung der Hubschlitten erfolgt direkt über das Hydrauliksystem. Das ermöglicht einen gleichmäßigen Hub und reduziert den Wartungsaufwand.
Geschützte Hydraulikzylinder: In beiden Säulen ist jeweils ein wartungsfreier Hydraulikzylinder integriert und zuverlässig vor äußeren Beschädigungen geschützt.
Bewährte Basis-Mechanik: Gleiche solide Technik wie in der gesamten HORIZON SERIES – ohne Energie-Kit und mit einer Bedieneinheit als klar kalkulierbares Einstiegsmodell.
Platzsparende Aufstellung: Die asymmetrische Säulenkonstruktion und die Möglichkeit einer schmaleren Aufstellbreite machen die Hebebühne auch für Werkstätten mit begrenztem Platzangebot interessant.
Schnelle Installation: Die durchdachte Konstruktion ermöglicht eine zügige Montage und eine schnelle Inbetriebnahme im Werkstattbetrieb.
| Technische Daten | |
|---|---|
| Modell | RAVAGLIOLI KPH35 Standard |
| Baureihe | HORIZON SERIES |
| Tragkraft | 3.500 kg |
| Max. Hubhöhe | 2.007 mm |
| Min. Aufnahmehöhe | 101 mm |
| Hubzeit | 32 s |
| Senkzeit | 30 s |
| Antriebsart | Elektrohydraulisch |
| Steuerung | Drucktaster |
| Bedieneinheiten | 1 |
| Säulenausführung | Asymmetrisch |
| Tragarme | Asymmetrisch, vorne 3-fach und hinten 2-fach teleskopierbar |
| Tragarmbereich | 550–1.473 mm |
| Säulenabstand | 2.700 mm |
| Durchfahrbreite | 2.456 mm |
| Bauhöhe | Ab 3.940 mm |
| Erforderliche Deckenhöhe | 4.250 mm |
| Mindest-Betonstärke | 160 mm |
| Antriebsleistung | 2,6 kW |
| Stromversorgung | 400 V / 50 Hz / 3 Ph |
| Energie-Kit | Nicht möglich |
| TEq-Link | Serienmäßig |
| Eigengewicht | 735 kg |
| Farbe | Blau, RAL 5005 |
| Lieferumfang |
|---|
| 2-Säulen-Hebebühne RAVAGLIOLI KPH35 Standard (HORIZON SERIES) |
| Hydraulikaggregat und Steuerung |
| Tragarme mit Aufnahmetellern |
| Montage- und Bedienungsanleitung |
