- Maße: Ø140x12mm

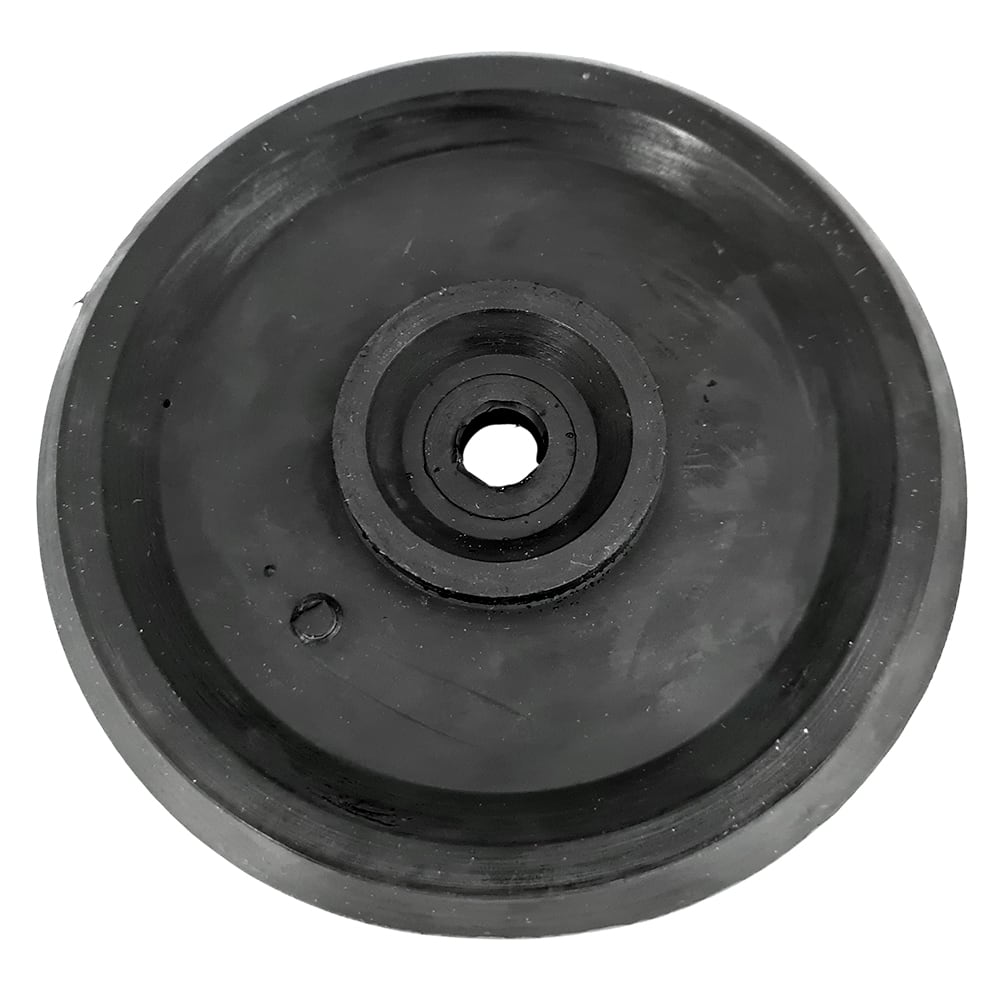

Gummiteller für OMCN Hebebühnen
- Gummiteller mit Vertiefung auf der Oberseite
- 1 Loch zum Anbringen der Auflage mittels Ø 12 mm-Schraube
- Erhöhter Rand um das Loch auf der Unterseite des Tellers
- Geeignet für verschiedene OMCN Hebebühnen und Achsfreiheber

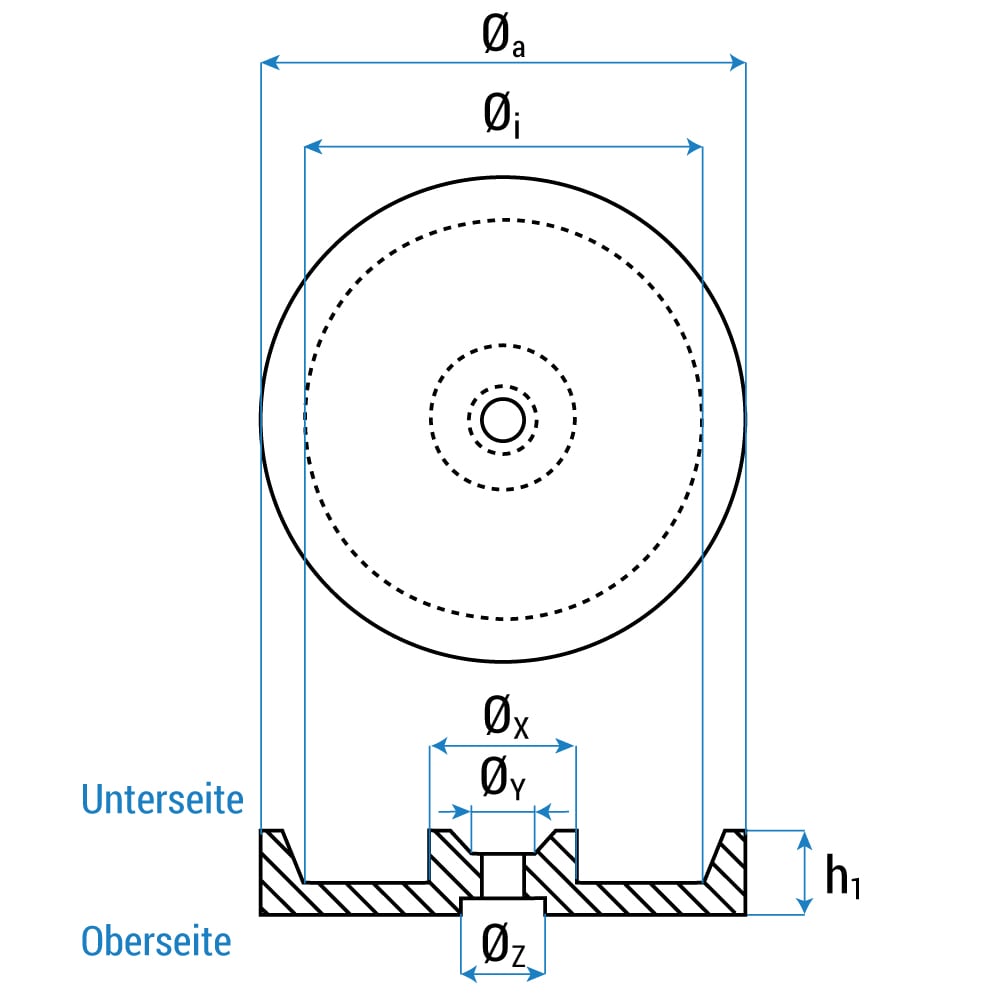

Maße:
Øa = Außendurchmesser | 140 mm |
Øi = Innendurchmesser | 105 mm |
ØX = Außendurchmesser des Rings um das Loch auf der Unterseite | 50 mm |
ØY = Innendurchmesser des Rings um das Loch auf der Unterseite | 30 mm |
ØZ = Durchmesser der Vertiefung auf der Oberseite | 32 mm |
h1 = Höhe | 12 mm |
Gummiteller mit breitem Rand und Vertiefungen
Der Gummiteller ist für diverse OMCN Modelle geeignet. Der Gummiteller wird mittels Ø 12-mm Schraube (nicht im Lieferumfang enthalten) auf dem Metallteller angebracht. Auf der Oberseite ist eine Vertiefung (Ø 32 mm) um das Mittelloch. Auf der Unterseite ist ein erhöhter Ring um das Mittelloch (Ø Außen = 50 mm, Ø Innen, schmalste Stelle = 30 mm)
Passend für folgende Modelle
- Ravaglioli Hebebühnen (alte Ausführung) z. B. KP 123
- OMCN 199A
- OMCN 199AXR
- OMCN 199B
- OMCN 199BXR
- OMCN 199C
- OMCN 199CXR
- OMCN 199F
- OMCN 199FXR
- OMCN 199H
- OMCN 199HXR
- OMCN 199N
- OMCN 199NXR
- OMCN 199O
- OMCN 199OXR
- OMCN 199P
- OMCN 199Q
- OMCN 199XR
- OMCN 199/RX
- OMCN 457
